He aha ka PV Ribbon a pehea i hana ʻia ai?

He aha ka lipine PV, a pehea e hana ʻia ai?

Lipine PVHe alakaʻi koʻikoʻi no ka hoʻouna ʻana i kēia manawa i loko o nā modules photovoltaic crystalline silicon. Hana ʻia ia mai kahi mea keleawe kiʻekiʻe-conductivity e hana ana i ka ʻōwili, annealing, a me nā kaʻina hana tin-plating. Ma muli o kā lākou noi, hoʻokaʻawale ʻia nā lipine PV i nā lipine pili a me nā lipine busbar.

Hoʻopili nā lipine pili i nā pūnaewele lā e pili ana, e alakaʻi ana i ke au i hana ʻia e nā kelepona i ke kaula kelepona. ʻO nā lipine Busbar, ʻoi aku ka nui o ka nui, e hōʻiliʻili i ke au mai nā kaula kelepona a kuhikuhi iā ia i nā pahu puka o ka module a i ʻole ka pahu hui. No laila, ʻo ka pololei o ke ana o ka lipine, ka pololei, ka like ʻole o ka uhi ʻana, a me nā waiwai mechanical e pili pono i ka paʻa o ke kaʻina hana a me ka hilinaʻi lōʻihi o ka module.

No ke aha e ʻōwili ʻia ai ke kaula keleawe i loko o ka lipine palahalaha?

ʻAʻole hiki ke hoʻohana pololei ʻia ka uea keleawe pōʻai kuʻuna ma nā modula PV; pono ia i ka deformation plastic e hoʻololi i kona ʻano cross-sectional, e hoʻololi ana i ka mea mai ka ʻaoʻao poepoe i loko o kahi ʻāpana paʻa me ka lakio ākea-a-mānoanoa.

I ka hana lipine, ʻaʻole wale ka hana nui o ke kaʻina ʻoloka e "hoʻopalahalaha i ke kaula keleawe," akā no ka hoʻokō ʻana i ka laulā paʻa, ka mānoanoa, ka maikaʻi o ka lihi, a me ka palahalaha ma o ka hoʻololi ʻana. Hiki ke ho'ololi i ka laula'a i ka alignment soldering, ho'opilikia ka mānoanoa like 'ole i ke kūpa'a 'ana o ka uila, a hiki i ka pololei 'ole ke alaka'i i ka wiliwili 'ole a me ka pa'a 'ole o ka ipu hao ma nā 'anu'u a'e.

No laila, pono ke kaʻina hana wili lipine PV i ka hoʻomalu like ʻana ma luna o ka deformation mea, ka hoʻohui ʻana i ke ʻano, ka nānā ʻana, a me ka maikaʻi o ka ʻili.

Ka Hana Hana Ribbon PV

ʻO kahi maʻamaulaina hana lipine PVhoʻohana ʻo TU1 oxygen-free copper wire ma ke ʻano he mea maka. Ma o nā kaʻina hana e like me ke kaha kiʻi uea he nui, ka ʻōwili pololei ʻana, ka hoʻomau ʻana i ka annealing, ka mālama ʻana i ka flux, ka hoʻoheheʻe ʻana i ka wela wela, a me ka wili ʻakomi, e hoʻokō ai i ka hana mau ʻana o nā lipine conductive palahalaha mai ka uea keleawe poepoe.

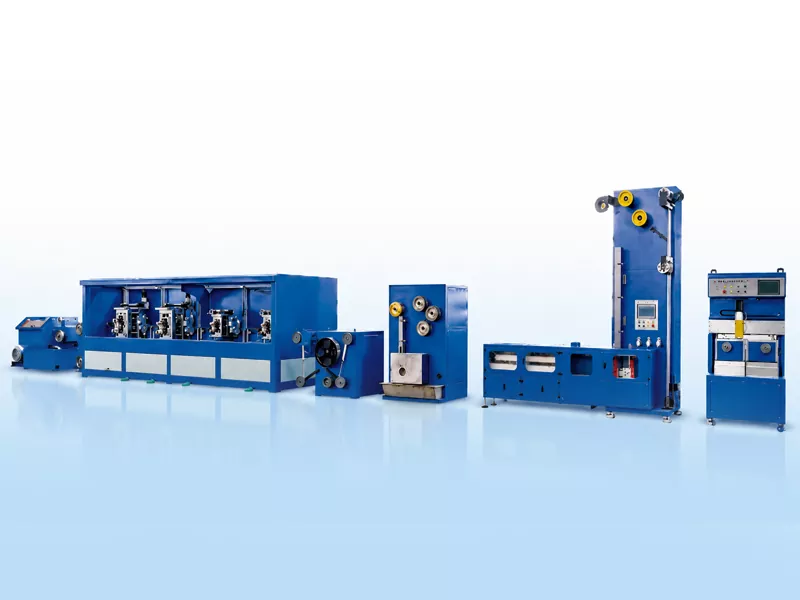

Mai ka uea keleawe a i ka PV Ribbon Manufacturing Process

Mīkini kaha kiʻi

4 Kū i ka ʻōwili

Hoʻopili

Pani Kino

ʻO ka huila ʻakomi Chang

Lawe pololei

Uea keleawe poepoe → kaha uea → kawili pololei ana → hoopili ana → lapaau i ka flux → ka pa'i wela wela → ka makani aumi.

Nā Luʻi Hana Nui

1. Manaʻo ākea a me ka mānoanoa

ʻO ka laulā a me ka mānoanoa o ka lipine e hoʻoholo ai i ka wahi hoʻopili kūʻai, ke kūpaʻa kūpaʻa uila, a me ke kūpaʻa o ka hoʻonohonoho module. No nā huahana busbar ākea ākea, ʻoiai nā loli liʻiliʻi i ka wā o ka ʻōwili ʻia e hoʻonui ʻia i nā pae tin-plating a me ka wili.

2. Wehe i ka palahalaha a me ka pololei

Hoʻopili ka palahalaha a me ka pololei i ke ala i ka wā o ka hoʻopaʻa ʻana i ke tini, ka paʻa paʻa ʻana, a me ka maʻemaʻe o ka wili. ʻO ka pololei ʻole ka mea e ʻauwana ai ke kaula, e alakaʻi ana i ka wili ʻole ʻana a i ʻole ka manawa haʻahaʻa no ka hoʻoponopono ʻana i nā kaʻina hana ma hope.

3. Hoʻopili a me nā ʻano Mechanical

Pono nā ʻāpana keleawe i ʻōwili ʻia i ka annealing no ka hoʻoponopono ʻana i ko lākou mau pono mechanical. ʻAʻole lawa ka annealing hopena i ka ʻoi aku ka paʻakikī, ka mea e keʻakeʻa ai i ke kūʻai ʻana a me ka hoʻoluhi koʻikoʻi i ka module; ʻO ka mea ʻē aʻe, hiki i ka over-annealing ke hoʻololi i ka paʻa o ka hana a me ke ʻano kūlike.

4. Hoʻolikelike ʻia ka uhi ʻana o ka tin

Pono ka uhi piha o ka ili a me nā ʻaoʻao o ka lipine no ka hoʻopaʻa ʻia ʻana. ʻO ka uhi ʻeleʻele ʻeleʻele hiki ke hoʻopōʻino i ka solderability, ʻoiai ʻo ka uhi mānoanoa nui e hoʻonui i ka hoʻohana ʻana i nā mea a hiki ke hoʻopilikia i ke ʻano kūlike.

5. Ka hoʻopololei ʻana

ʻAʻole pili wale ka wili ʻana i ka hiʻohiʻona o ka huahana akā ʻo kona hoʻopili ʻana, ka lawe ʻana, a me ka hoʻohana ʻana. ʻO nā kumu e like me ka hoʻomalu ʻana i ka ʻāʻī, nā ʻenehana hoʻokele servo-driven, a me nā ʻano hoʻololi spool-hoʻololi e hoʻoholo i ka paʻa ʻana o ka wili a me ka alignment lihi.

No ke aha he mea nui ke ana Online

I ka hana mau ʻana, ʻaʻole hiki i nā loiloi kiko lima ke hāʻawi i nā manaʻo kūpono i ka manawa e pili ana i ka laulā a me nā ʻano mānoanoa e kū nei i ka wā o ka ʻōwili. Nānā nā ana laser pūnaewele i ka hoʻokaʻawale ʻana i nā dimensional i ka manawa maoli a hānai i ka ʻikepili i ka interface o ka mea hoʻohana, e hiki ai i nā mea hana ke hoʻoponopono koke i nā ʻāpana kaʻina.

No nā mea hana lipine PV, ʻaʻole wale ka waiwai o ka nānā ʻana ma ka pūnaewele i ka ʻike ʻana i nā huahana like ʻole akā i ka hōʻemi ʻana i nā ʻano like ʻole o ka batch-to-batch a me ka hoʻonui ʻana i ke kūpaʻa i ka hana mau.

Laulā Huahana maʻamau

ʻO nā ana hoʻopau maʻamau no nā pahu pahu PV mai 3 a 8 mm ka laula a me 0.2 a 0.4 mm ka mānoanoa. Hoʻoholo ʻia nā koi kikoʻī e pili ana i nā ana, ka ʻae ʻana, ka mānoanoa o ka uhi tin, a me nā waiwai mechanical e ka hoʻolālā module, nā kaʻina hana kūʻai, a me nā kūlana huahana mea kūʻai aku.

Ka hopena

ʻO ka hana ʻana i nā lipine PV ʻaʻole ia he kaʻina hana e pili ana i kahi ʻāpana o nā lako; akā, he kaʻina hana hoʻomau a hoʻohui pū ʻia me ke kaha kiʻi uea, ka ʻōwili ʻana, ka hoʻopili ʻana, ka hoʻopili ʻana i ke tini, ka nānā ʻana, a me ka wili. No ka hana ʻana i nā modula photovoltaic kiʻekiʻe, nā ana lipine kūpaʻa, pololei maikaʻi, ka uhi ʻana o ke aniani, a me nā waiwai mechanical controllable he mea nui ia e hōʻoia i ka maikaʻi o ka soldering module a me ka hilinaʻi lōʻihi.
